Panel PC Marine 23,8" XTP24238D1 IP65 i5/i7 Fanless 9-36V 550 nits

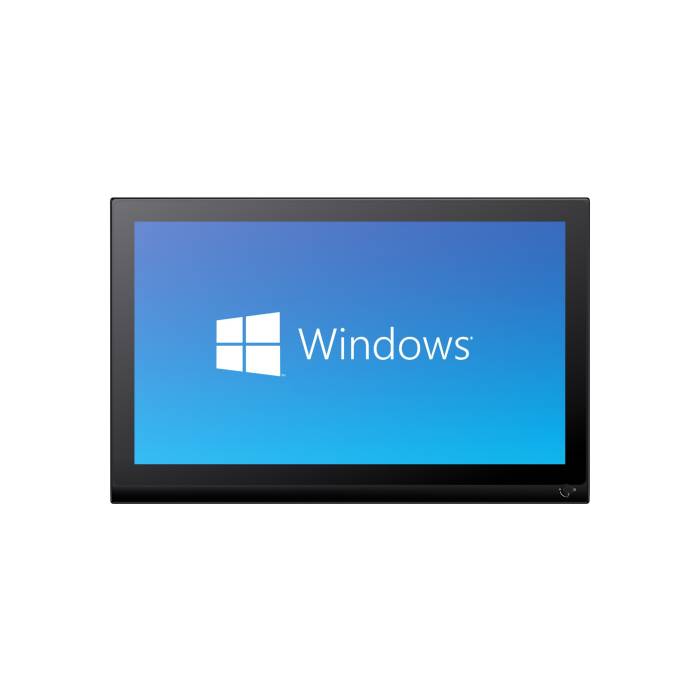

À bord d’un navire, la fiabilité de l’IHM ne se négocie pas. Le XTP-24238D1 est un Panel PC marin 23,8” conçu pour opérer 24/7 dans des environnements exigeants : passerelles, salles des machines, consoles d’aide à la navigation, systèmes de supervision et postes de contrôle. Il associe un afficheur Full HD 550 nits, une plateforme Intel® Core™ 10ème génération et un châssis fanless à dissipation optimisée. Son alimentation 9–36 VDC avec connecteur M12, son verre capacitif multipoint (traitement AG/AF en option), ainsi que sa molette frontale de luminosité facilitent l’usage sur pont, de jour comme de nuit. Grâce à sa connectique étendue et à son design modulaire (carte CPU / carte E/S), il s’intègre sans friction dans des architectures marines nouvelles ou existantes, tout en simplifiant la maintenance et les évolutions futures.

Lisibilité et ergonomie visuelle en contexte marin

L’écran 23,8” TFT-LCD Full HD du XTP-24238D1 combine définition 1920×1080, luminosité 550 nits et larges angles de vue (89°/89°/89°/89°) pour garantir la lecture des synoptiques, tableaux de bord et tracés en toutes conditions. La grande diagonale est idéale pour afficher, sur une seule surface, plusieurs vues importantes  (alarmes, tendances, cartographies, caméras…). Le traitement anti-reflet (AG) en option réduit les reflets parasites causés par l’éclairage ambiant, tandis que l’anti-empreintes (AF) limite les traces et facilite le nettoyage après des manipulations répétées.

Particularité appréciée en passerelle : la molette de réglage de luminosité en façade permet d’ajuster instantanément l’intensité de l’écran selon l’éclairement ambiant, les quarts de nuit ou les procédures d’accostage. Cette commande, combinée au verre capacitif multitouch, offre une interaction fluide et précise, même avec des gants fins.

Plateforme de calcul hautes performances et pérenne

Propulsé par des processeurs Intel® Core™ i5-10210U (4C/8T) ou i7-10710U (6C/12T), le XTP-24238D1 apporte une réserve de puissance confortable pour la supervision temps réel, l’historisation, l’analytique locale et les applications de sûreté/vidéosurveillance. La mémoire DDR4 2666 MHz est extensible jusqu’à 64 Go (2× SO-DIMM). Côté stockage, le Panel PC propose 1× 2,5” SATA (HDD/SSD) et 1× Mini-PCIe pleine longueur pour mSATA, de quoi combiner volume, redondance ou dissociation OS / données selon vos politiques IT.

Le système supporte Windows 10/11, garantissant compatibilité logicielle avec les suites SCADA/HMI, outils de diagnostic, clients VNC/RDP et applications cybersécurité déployées à bord. La consommation contenue (27–29 W) et l’architecture fanless permettent un fonctionnement silencieux, limitent l’aspiration de poussières salines et réduisent les opérations de maintenance.

Connectivité et intégration réseau avancées

Le XTP-24238D1 se distingue par sa connectique riche et orientée terrain :

• 4x LAN Gigabit pour segmenter les flux (ex. réseau OT, réseau vidéo, VLAN de maintenance, accès distant), bâtir des liaisons redondantes ou isoler des sous-systèmes sensibles.
• 3x COM dont COM1 : RS-232 et COM2/COM3 : RS-232/422/485 pour piloter automates, variateurs, capteurs série et équipements legacy.
• 4x USB 3.0 pour périphériques de saisie, clés de service, capteurs USB, dongles sécurité.
• 1x HDMI pour un écran répété en salle de contrôle ou sur une tourelle annexe.
• 2x trous SMA pour l’extension Wi-Fi / cellulaire (Mini-PCIe).
• Le connecteur d’allumage à distance simplifie l’intégration dans une console : démarrage/arrêt supervisé, scénarios d’énergie, coupure contrôlée.

Alimentation marine 9–36VDC via M12 et thermique fanless

Conçu pour la variabilité des réseaux de bord, le Panel PC accepte une plage d’entrée 9–36 VDC. Son connecteur M12 assure un verrouillage mécanique robuste, adapté aux vibrations et aux chocs. Résultat : câblage sécurisé, faux-contacts évités et meilleure tenue aux environnements salins. Couplée au châssis full-métal faisant office de dissipateur, l’architecture fanless soutient un fonctionnement continu sans pièces mobiles, réduisant les points de défaillance. Les profils thermiques sont maîtrisés pour des ambiances -10°C à +50°C en fonctionnement et -20°C à +60°C au stockage.

Conception mécanique durcie et interface opérateur soignée

La façade IP65, le panneau en alliage d’aluminium et la carrosserie métallique protègent contre poussières fines, embruns et projections. La molette de luminosité et l’interrupteur intégrés en façade facilitent les opérations courantes, sans ouvrir l’armoire ni accéder à l’arrière de la console. Le produit est livré avec supports d’encastrement, compatible VESA 100 pour un montage sur bras/mât ou dans une baie. Les essais de vibrations (5–500 Hz, 2,16 Grms) confortent le déploiement en salle des machines, passerelles, conteneurs techniques ou embarqués côtiers.

Cas d’usage à bord et à quai

• Supervision de propulsion / auxiliaires : vues synthétiques, alarmes, tendances.
• Poste vidéo / sûreté : mur d’images compact via HDMI + flux IP segmentés (4× LAN).
• Gestion énergie : dashboards SCADA, rapports d’événements, accès maintenance.
• Kiosques portuaires : interfaces tactiles publiques robustes, nettoyage facilité (AF).
• Laboratoires et ateliers : bancs de test, acquisition série/USB, enregistrement local.

Déploiement et maintenance simplifiés

L’architecture modulaire autorise l’évolution de la carte CPU ou de la carte E/S pour prolonger la durée de vie de l’installation sans refonte complète. Les Mini-PCIe offrent des voies d’extension (Wi-Fi, cellulaire, mSATA). L’accès aux composants de maintenance courante est pensé pour réduire les temps d’immobilisation tout en respectant les contraintes d’étanchéité et de tenue mécanique.

Versions disponibles
